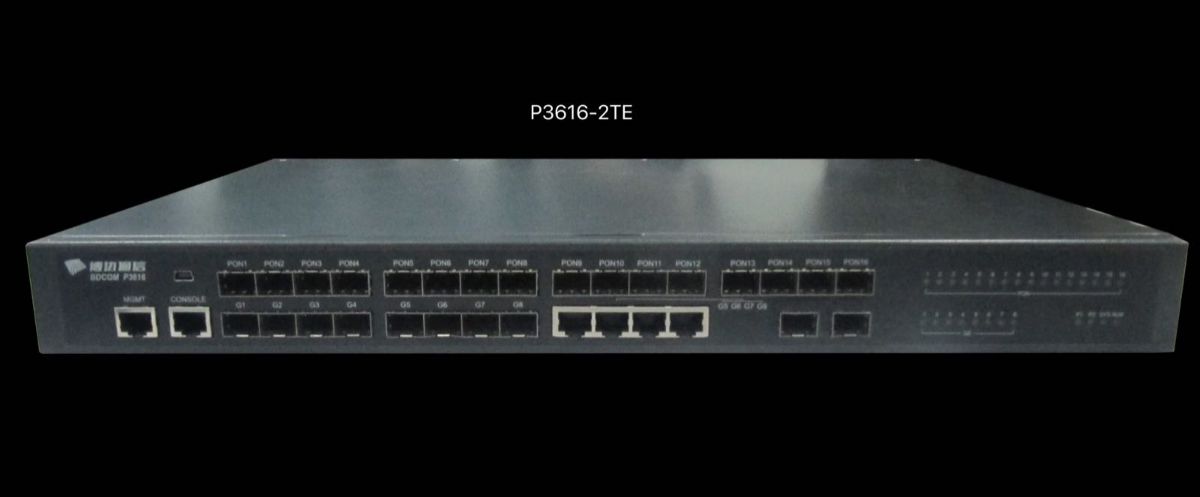

OLT EPON 16 BDCOM P 3616-2 TE
BDCOM P3616 има следните интерфейси:
Downlink:
8-портов GEPON порт със скорост на преместване и обратна връзка от 1,25 Gbit / s. Към всеки порт може да се направи до 64 абонатни терминали. Общо до 512 устройства на ONU. Средна мощност на оптично предаване е + 2 … + 7 dbm, чувствителност на достъпа до нея не по-малка от -30dBm.
Uplink
4x SFP порт;
4x комбиниран гигабит Ethernet порт.
управление
1x RG45 Конзолен порт със скорост 9600 bps;
1x RG45 Gigabit Ethernet мрежов порт за управление (MGMT).
Други технически характеристики са показани в таблицата по-долу.
Захранващо оборудване.
Трябва да се отбележи, че в това отношение можете да използвате 2 заявления за надеждност, те са „горещи“, заменени. Използвани модули за захранване:
PWR-150-AC (входно напрежение: AC 90-264V, максимална консумация на енергия: 150W, независим вентилатор за охлаждане на топлина);
PWR-150-DC (входно напрежение: DC 36-72V, максимална консумация на енергия: 150W, независим вентилатор за охлаждане на топлина).
За подбор на оборудването е оборудвано с едно PWR-150-AC захранване. Когато се налага изискването за доставка, можете да промените конфигурацията – цените и наличността, които можете да получите при нашите консултанти.
Устройството има стандартни размери от 19 „, 1U, които са инсталирани в системата в сървърна базова станция.
Технически показатели
Капацитет на системата
Максимално съотношение на свързване: 1:64
честотна лента на задната платка: 128G
Капацитет на масата: 32K
интерфейс
PON
8 EPON интерфейса
12 EPON интерфейса
16 EPON интерфейса
Uplink интерфейс
8 GE порта (4 гигабитови оптични порта, 4 гигабитови COMbo SFP / TX порта)
P36XX-2TE поддържа 2 10G интерфейса
Атрибути на интерфейса PON
Скорост на предаване от 1 Gbps със симетрия на връзката надолу и връзката нагоре
Средна излъчваща мощност на PON порта: + 2dbm ~ + 7dbm
Чувствителност на светлината за приемане на порта PON: не по-малко от -30dBm
Сигурност: механизъм за удостоверяване ONU
Стандарти
IEEE802.3ah
IEEE 802.1D, Spanning Tree
IEEE 802.1Q, VLAN
IEEE 802.1w, RSTP
IEEE 802.3ad статична / динамична агрегация (LACP)
Ethernet – II
QoS
Контрол на противоточния поток (полудуплекс)
IEEE 802.3x контрол на потока (пълен дуплекс)
IEEE 802.1p, CoS
WR, SP и FIFO
Ограничаване на скоростта на връзката нагоре / надолу на базата на всеки ONU
Подкрепа DBA и SLA
VLAN
Port-based VLAN
Support QinQ and flexible QinQ
Layer-3 functions
support static routing, Ripv1/v2 and OSPF
Host routing capacity: 8K
Multicast
IGMP
IGMP Snooping
Reliability
Unidirectional Link Detection (UDLD)
Hot swap of the EPON optical module on the expanded slot
Optical path protection of EPON
Abnormal luminescence ONU detection such as long luminescence
Network Security
Limiting the maximum number of users on each port
Port isolation
Packet storm control
Flow-based ACL access control function
Transmission data encryption on the PON interface
Configuration Management
Various management modes such as CLI, Web, SNMP and TELNET
Conducting software upgrade through TFTP and FTP
Command prompt in English or in Chinese
Debug output
Physical Characteristics
Dimensions mm (W×D×H): 442 × 315 × 44
Installation:standard 19-inch cabinet
Weight: 2kg
Environment
Работна среда: 0 55 -55; 10% -85% без кондензация
Съхранение: -40 ℃ -80 80; 5% -95% без кондензация
Захранване
Входно напрежение: AC90 4 264V, DC -36 ~ -72V
Поддържа се двойно захранване, DC / AC захранване и гореща смяна
Поддържа защита от замръзване и защита от пренапрежение
